上海市大路線の浦興高速道路橋

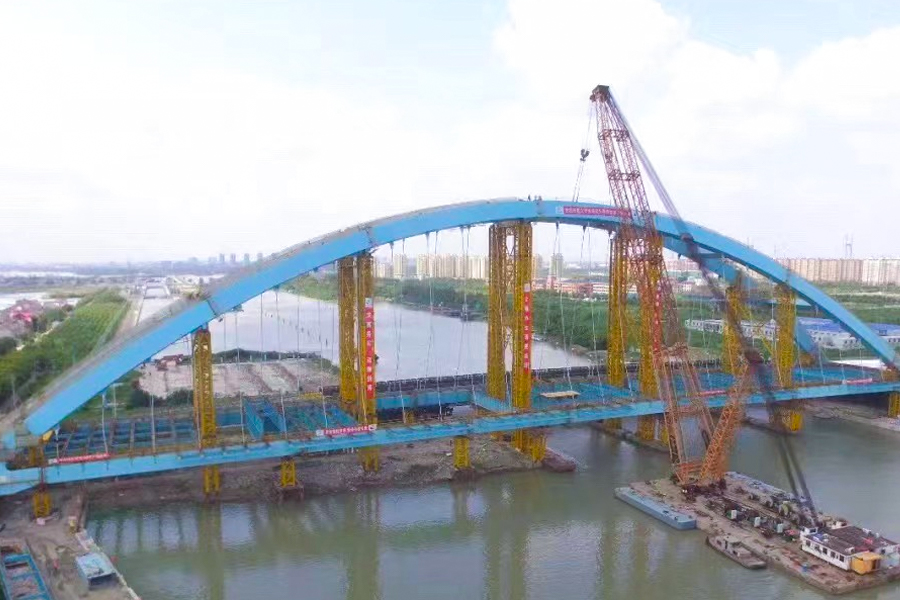

上海の達路線にある浦興高速道路橋の主橋は、主径間 230 メートルのかご柄結びの鋼製アーチ橋で、上海地域でこの種の橋としては最大の径間橋です。
主構造は貫通型タイアーチ構成を採用しています。アーチリブの高さは 57。982 メートルですが、橋床版の両側の鋼製アーチリブは構造高さ 46 メートルに達し、12 度の角度で内側に傾斜しています。各アーチリブの下には合計 27 個のハンガーが配置されています。
スチール製アーチリブの断面寸法は 3。6 × 2。5 メートル、タイビームの断面サイズは 2。656 × 2。686 メートルです。完成すると、この橋は顕著なランドマーク構造物となり、構造規模と工学的重要性の両方を示しました。
