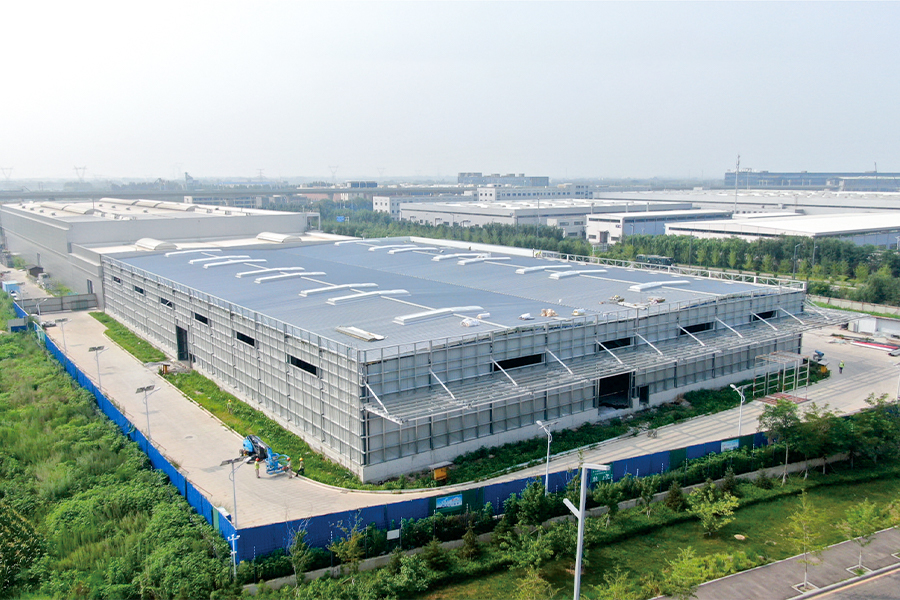

ゲオルグ フィッシャー キャスティング ソリューションズ瀋陽有限公司

Georg Fischer Casting Solutions Shenyang Co., Ltd。のフェーズ I および拡張プロジェクトのための鉄骨構造工事。

フェーズ I プロジェクト:
ワークショップ No。1 のゾーン D では、建物の長さは 21。5 m、幅は 45 m、屋根の高さは 8。5 m です。
ゾーン F と G の長さは 54。8 m、幅は 45 m、尾根の高さは 14。51 m です。
このプロジェクトでは、鉄骨梁を備えた鉄筋コンクリート柱を採用しています。屋根システムは、上部に防水膜が取り付けられたスチール製の床デッキで構成されています。壁システムは、外部鉄骨フレームとロックウールサンドイッチパネルを備えた石積みの壁で構成されています。
さまざまな機能要件に応じて、スパンや高さが異なる複数の建物が組み合わされます。欄干の高さはそれぞれ15。5m、11。3m、10m、7mです。最大スパンは27。4 mです。グリッドライン AA–D に沿って 50 トンの天井クレーンがいくつか設置されています。
各鉄骨フレーム梁は 5 つの鉄骨梁セグメントで構成され、1 つのスパンは約 27。4 m です。屋根梁の総重量は180トン以上、クレーン桁の重量は約100トンです。鋼材は設計指定によりQ355BとQ235Bです。

フェーズI拡張プロジェクト:
ワークショップNo。2は長さ97。54m、幅67。1m、高さ9。7m、最大スパン33。46mです。鋼材は設計要件に従ってQ355BとQ235Bです。
構造は鋼製の柱と梁で構成され、屋根梁はソリッドウェブの H セクション鋼で作られています。柱のベースはアンカーボルトで固定されています。鋼柱と梁はH断面を採用しています。屋根ブレースと柱間ブレースは横方向と縦方向の両方に設けられ、安定した剛性フレーム システムを形成します。

主な構造説明:
メインフレームにはQ355B鋼が使用され、溶接されたH断面鋼の柱と梁が付いています。すべての鋼部品は Sa 2。5 グレードまでショットブラスト加工されています。屋根と壁の垂木は亜鉛メッキされた Q355B 鋼帯で形成されています。
マテリアルヤードNo。7:
材料保管ヤードの長さは 11 m、幅は 48 m、片持ち軒の高さは 6。55 m、スパンは 11 m です。鋼材は設計要件に従ってQ355BおよびQ235Bです。
構造は鋼製の柱と梁を採用し、屋根梁はソリッドウェブH断面鋼で作られています。柱のベースはアンカーボルトで固定されています。鋼柱には、H セクション柱とボックス柱の両方が含まれます。屋根ブレースと柱間ブレースは横方向と縦方向に配置され、安定した鉄骨フレームシステムを形成します。
