ボラルサイロの鋼製プラットフォームと通路の鋼製構造物が無事納品されました

I. プロジェクトの概要

このプロジェクトは、Boral サイロの鋼製プラットフォームと歩道の鋼構造の製作です。クライアントはオーストラリアのBoral Concrete Ltd.です。プロジェクトはオーストラリアのシドニーにあり、配信モードは Ex-Work (EXW) です。設計段階では、請負業者はクライアントから提供された Tekla モデルに基づいて設計を改良します。成果物には、サイロの鋼製プラットフォーム、通路、階段、鋼製格子、手すりなどの完全な鋼製構造コンポーネントが含まれます。製作期間は30日です。

II.プロジェクトの範囲と技術基準

1. 作業範囲: 詳細な図面設計、原材料調達、部品製作、防錆塗装、梱包、納品・輸送調整。

2. 製造精度: 組み立てられた溶接された梁と柱の寸法とマイナスの偏差は国家基準を満たさなければなりません。溶接の品質は標準に達していなければなりません。プラットフォーム、格子、手すり、階段の吹き抜けの組み立て精度は、図面と現場での設置の要件を満たさなければなりません。

3. 防食コーティング: Jotun ブランドのペイント システム。鋼製格子通路パネルと格子階段パネルを除き、他のすべてのコンポーネントは以下に準拠するものとします。

1. プライマー: 2液型エポキシジンクリッチペイント、乾燥膜厚100μm

2. トップコート: アクリルポリウレタン塗料、乾燥膜厚60μm

3. 総塗膜厚さ ≥160μm; 塗装色はBS676規格に準拠し、手すりはカラーコードY14.4に準拠するものとします。

4. 梱包と配送: コンポーネントは、その組み立て関係に従って合理的な方法で組み立てられ、梱包されます。ガードレール、ステップ、プラットフォームの格子の寸法はすべて正確であることが保証されています。生産完了後、パッキングリストを作成し、サプライヤーはクライアントと協力してコンテナに商品を積み込む責任を負います。

Ⅲ．プロジェクトの進捗状況と処理状況

加工記録（写真）

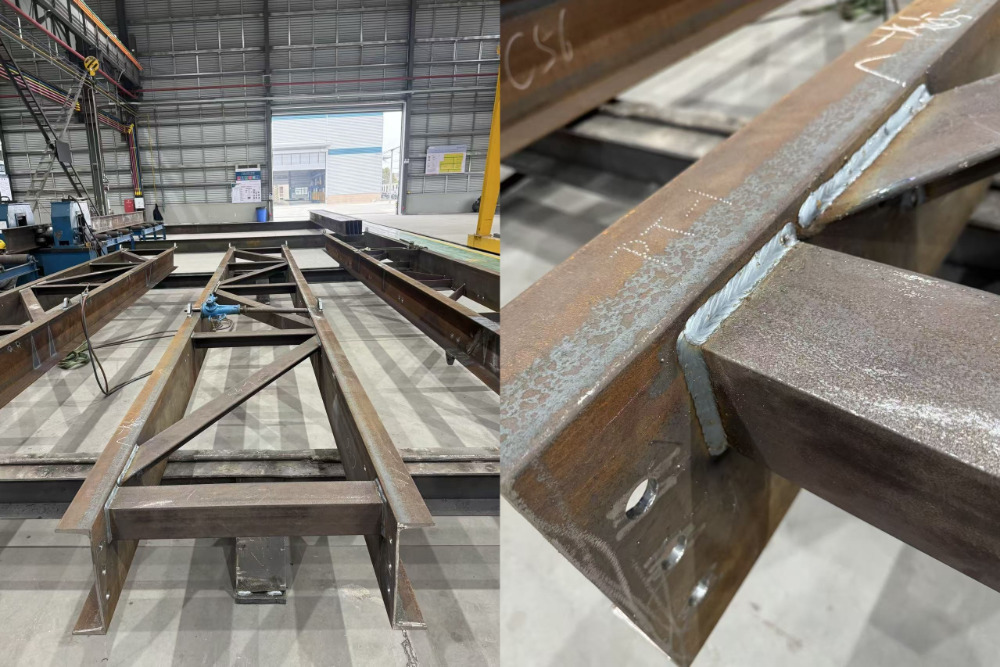

• コンポーネントの溶接および成形ステージ

コンポーネントは完全溶け込み溶接プロセスを使用して溶接されるため、多孔性やスラグ混入などの欠陥のない、見た目に美しい、完全で均一な溶接が得られます。主要構造が組み立てられ、溶接された後、工具とジャッキを使用して位置調整され、全体の寸法と真直度が設計および国家基準を満たしていることを確認し、その後の設置の精度を保証します。

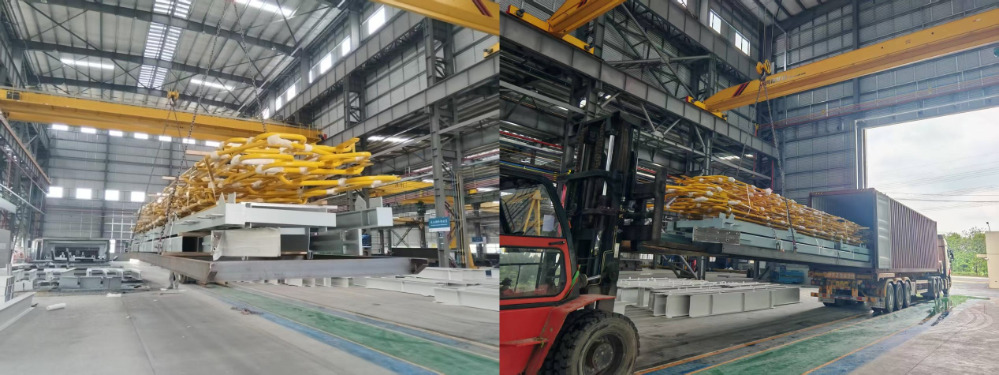

• 完成したコンポーネントの塗装および持ち上げステージ

部品に防食塗料を塗布した後、色は均一であり、塗膜の厚さは規格を満たしています。全体の吊り上げには専用の吊り上げ装置が使用されます。黄色のガードレールなどの脆弱な部品は、持ち上げ中の損傷を防ぐために適切に保護および包装されており、完成品の完全性が保証されています。

IV.受入および配達ステータス
